        外貼式液位計,非接觸式液位計

        非接觸式測量,全量程液位跟蹤、實時控制生產過程
        外貼式液位計可對密閉容器內液位高度實現真正非接觸測量。超聲波傳感器安裝于被測容器外壁的正下方,無需對被測容器開孔,安裝簡易,可以實現在線安裝??蓪Ω邷?、高壓密閉容器內的各種有毒物質、強酸、強堿及各種純凈液體的液位進行精確測量。外貼式液位計對容器的材質無特殊要求,并采用隔爆設計,滿足防爆要求,可廣泛使用。
        無需開孔 防爆阻燃 易安裝

        • 外貼式液位計,非接觸式液位計,外貼式液位計工廠,非接觸式液位計廠家
          真正的非接觸式測量
          量程可達30米
          測量盲區可低至30mm
          極低測量盲區-全量程實時液位跟蹤
          抗沉淀,即使有大量沉淀,也不影響測量
        • 外貼式液位計,非接觸式液位計,外貼式液位計工廠,非接觸式液位計廠家
          高測量精度-實時控制生產過程
          1cm絕對測量精度

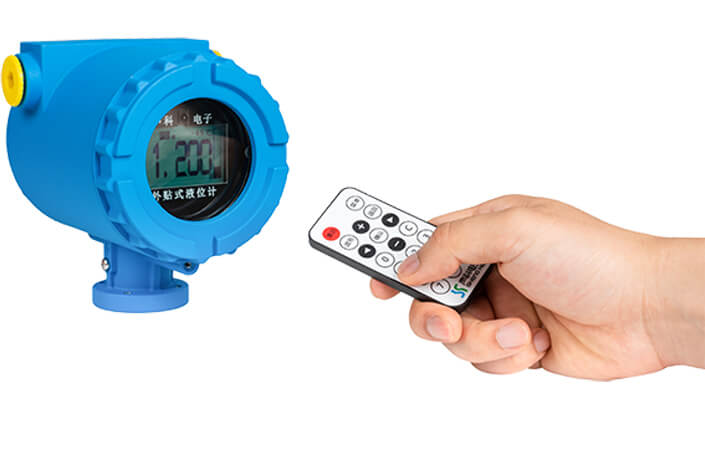

          提供極方便的校準方式
        • 外貼式液位計,非接觸式液位計,外貼式液位計工廠,非接觸式液位計廠家
          安裝簡單-極大的節省您的成本
          低成本
          安裝簡單,調試簡單易操作
          對于臥罐,可以做到免調試,極大的節省成本
          7x24小時的免費電話售后支持
        • 外貼式液位計,非接觸式液位計,外貼式液位計工廠,非接觸式液位計廠家
          工作原理

                如圖所示,測量液位時,聲吶波信號從探頭發射出去,經過液面反射回來后由探頭檢測到回波信號?;夭ㄐ盘柦泴S兴惴ㄌ幚砗笥嬎愠鰰r間t,系統根據公式計算出液面高度。


          H : 被測液位高度

          t   : 聲吶波從發射到返回所用的時間

          tg : 聲吶波在罐壁中的傳輸時間

          v  : 聲吶波在液體中傳播的速度

          α : 修正系數



        適用范圍

        • 被測容器
          球形、立式、臥式等各種形狀要求容器正下方有長200mm,深200mm,高300mm的探頭安裝空間。測量探頭安裝位置正上方到液體最高液面之間無固體結構(橫向隔板、漏板、立柱、攪拌)等。阻隔容器底部罐壁厚度(裝測量探頭位置)≤100mm。容器底部罐壁(裝測量探頭位置)無襯層或氣體夾層容器底部罐壁(裝測量探頭位置)為硬質材料,如碳鋼,16MnR,304.316.玻璃鋼,硬橡膠等。
        • 被測液體
          被測液體介質動力粘度<50mPa·s(cP)。液體無嚴重沉積、結晶物及自聚液體不能懸浮大量固體和沉積大量泥沙,不能為乳濁液,不能有大量氣泡被測液體最好是單一液體或相溶混合物。如果是兩種或多種不相溶液體,會形成明顯界面,那么儀表要做特殊設置。
        • 探頭安裝溫度
          容器底部罐壁(裝測量探頭位置)溫度決定選擇適用的探頭,常溫探頭在(-40℃~120℃),高溫在(60℃~200℃)。
        • 環境濕度
          (0%~95%)RH
        • 防爆等級
          ExdllCT6
        • 防護等級
          IP67
        • 被測容器
          球形、立式、臥式等各種形狀要求容器正下方有長200mm,深200mm,高300mm的探頭安裝空間。測量探頭安裝位置正上方到液體最高液面之間無固體結構(橫向隔板、漏板、立柱、攪拌)等。阻隔容器底部罐壁厚度(裝測量探頭位置)≤100mm。容器底部罐壁(裝測量探頭位置)無襯層或氣體夾層容器底部罐壁(裝測量探頭位置)為硬質材料,如碳鋼,16MnR,304.316.玻璃鋼,硬橡膠等。
        • 被測液體
          被測液體介質動力粘度<50mPa·s(cP)。液體無嚴重沉積、結晶物及自聚液體不能懸浮大量固體和沉積大量泥沙,不能為乳濁液,不能有大量氣泡被測液體最好是單一液體或相溶混合物。如果是兩種或多種不相溶液體,會形成明顯界面,那么儀表要做特殊設置。
        • 探頭安裝溫度
          容器底部罐壁(裝測量探頭位置)溫度決定選擇適用的探頭,常溫探頭在(-40℃~120℃),高溫在(60℃~200℃)。
        • 環境濕度
          (0%~95%)RH
        • 防爆等級
          ExdllCT6
        • 防護等級
          IP67

        技術參數

        • 供電方式
          兩線制 四線制
        • 量程
          3m、5m、10m、15m、20m、30m
        • 測量誤差
          ±1‰FS,±2‰FS,±5‰FS
        • 信號輸出
          (4~20)mA,HART(最大負載500Ω), Modbus
        • 功率
          <1W
        • 通信
          RS485、紅外、HART、Modbus
        • 繼電器報警輸出
          AC 250V 5A,DC 30V 5A
        • 主機適用環境溫度
          -20℃~ 70℃(常溫型),-40℃~ 70℃(低溫型)
        • 探頭適用環境溫度
          -196℃~ 120℃(常溫型),60℃~200℃(高溫型)
        • 適用環境濕度
          (0%~95%)RH
        • 防爆標志
          ExdIICT6
        • 外殼防護等級
          IP65,IP67
        • 液位顯示
          128x64 LCD
        • 盲區
          無盲區或微小盲區。盲區與壁厚有一定關系,微小盲區是壁厚的兩倍
        • 電源
          DC 24V / AC 220V
        • 電氣接口
          M20*1.5、1/2NPT
        • 探頭至主機電纜長度
          5m、10m、15m、20m、25m、30m
        • 主機重量
          2 KG
        • 主機外形尺寸
          長158mm x 寬112mm x 高146mm
        • 主機基座孔直徑
          M5

        產品資料

        文件名稱 文件類型 上傳日期 文件大小 下載
        外貼式液位計說明書 PDF 2023-03-17 1.83MB download

        應用場景

        快速交付與全面支持

        聲科電子通過成熟的生產工藝鏈和綜合的服務體系支持,為客戶提供從產品選擇到生產、售后等一系列的全程支持

        咨詢熱線:18292077433
