適用于臥罐, 球罐, 立罐的一體外置式防爆超聲波液位物位計

聲科電子的一體式外貼式超聲波液位計，智能外貼式液位計是通過將測量傳感器外貼于罐壁即可測量罐體內液位高度, 又稱外測液位計。這種測量方式非常簡單, 屬于完全非接觸式測量。解決了很多具有特殊要求（如強酸, 強堿, 強腐蝕性及高壓罐不易開孔等）的液位測量。而且儀表在使用過程中安全可靠。

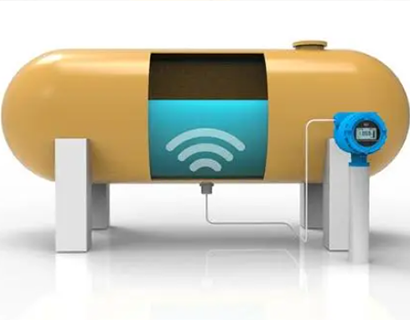

校準傳感器以測圖中球罐液位測量為例, 罐體大圓位置安裝的校準傳感器實時產生一束聲吶信號, 當液位漫過校準傳感器安裝位置后, 主機可通過定時器記錄聲吶信號從產生到接收所用時間T, 從而求得聲吶信號在介質中的傳播速度V=4R/T。

測量傳感器罐體底部安裝的測量傳感器實時產生一束指向液面的聲吶信號, 當信號到達液面位置后發生反射。通過記錄測量傳感器從產生到接收所用時間為t, 即可求得液位高度h=V*t/2。外貼式超聲波液位計不同于兩線制液位計的是：四線制儀表需要有電源供電。供電電源可選用24V/DC 或220V/AC。信號傳輸同樣支持4-20mA標準信號及RS-485, Hart通訊接口。
聲科電子外貼液位計安裝, 維護方便, 可不停罐, 不停產，不需要定期對儀表進行標定, 工作可靠, 性能穩定, 使用壽命長。
適用面廣：對有劇毒, 強酸, 強堿, 強腐蝕性, 高壓力環境下各種液體介質均可測量，測量精度高, 儀表反應靈敏，適合罐型 球罐, 臥罐, 槽罐, 立式罐等。
如上圖所示，儀表的探頭發波打到液位后反射回探頭，探頭接收到后計算發波到收波的時間，得到測量距離，儀表安裝高度減去測量距離將得到當前液位(安裝高度-測量距離-當前液位)
儀表量程指儀表能夠測量的距離，安裝高度應小于量程。
儀表盲區指儀表在探頭附近無法測量的區域，最高液位與探頭間距應大于盲區，例盲區為 0.5m，則液位與探頭間距必須大于0.5m。儀表盲區是含在儀表量程內，如:盲區是0.5米，量程是5米，實測只能是(0~4.5)米。
探頭發波是個擴散過程，即有方向角，安裝的時候要注意，否則可能打到池壁的凸起物或渠道邊沿。
罐型: 立式罐、臥罐、球罐、槽罐等。
容器材質:容器壁最好是硬質材料制成，容器壁的內外表面應平整。如不銹鋼、碳鋼、其他硬金屬、樹脂、硬塑料、玻璃鋼、玻璃、硬橡膠、陶瓷等材料。罐壁厚度:1-30mm、2~70mm。

.
